NUOVA STRUMENTAZIONE PER INDAGINI NON DISTRUTTIVE DI GRANDE RISOLUZIONE

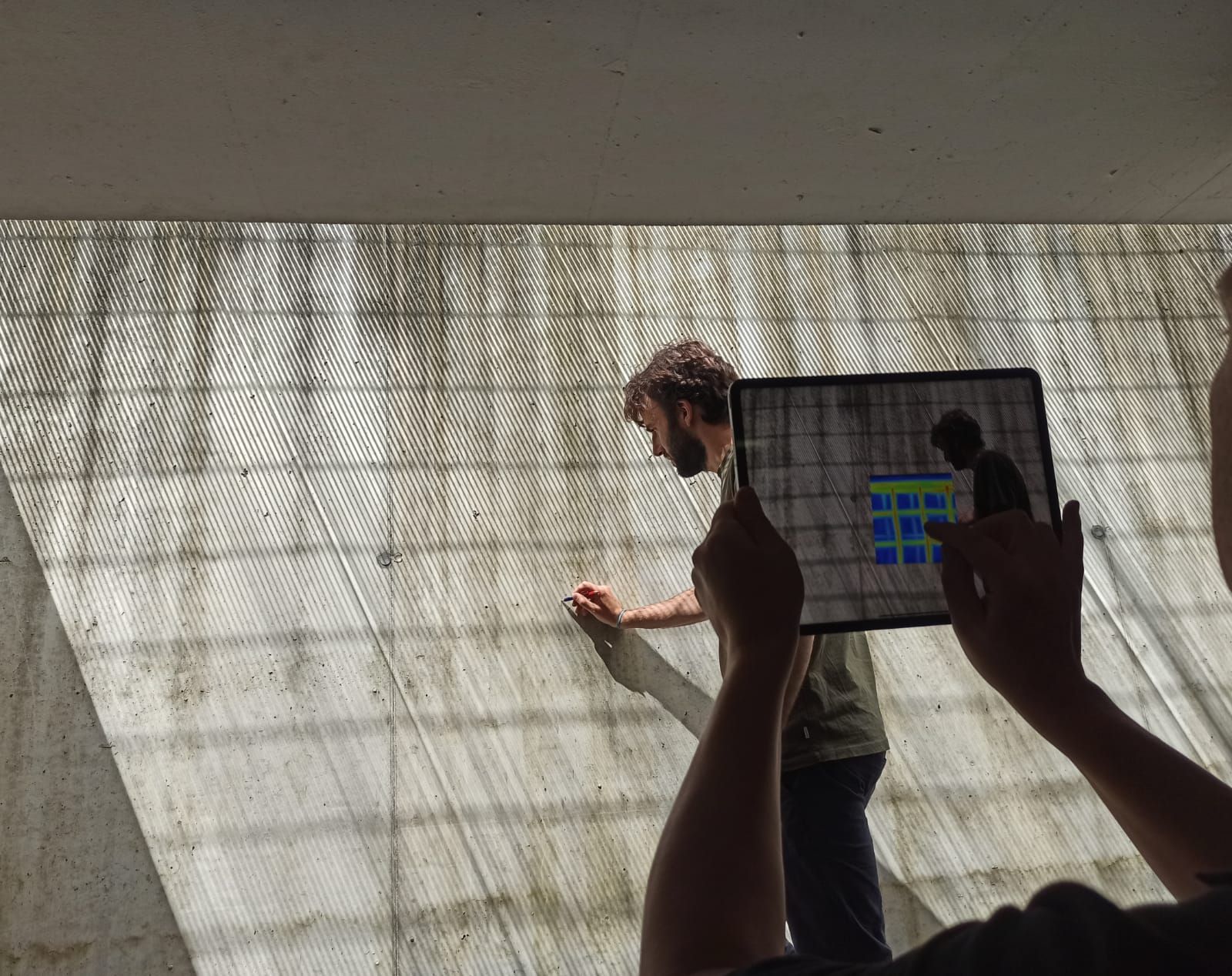

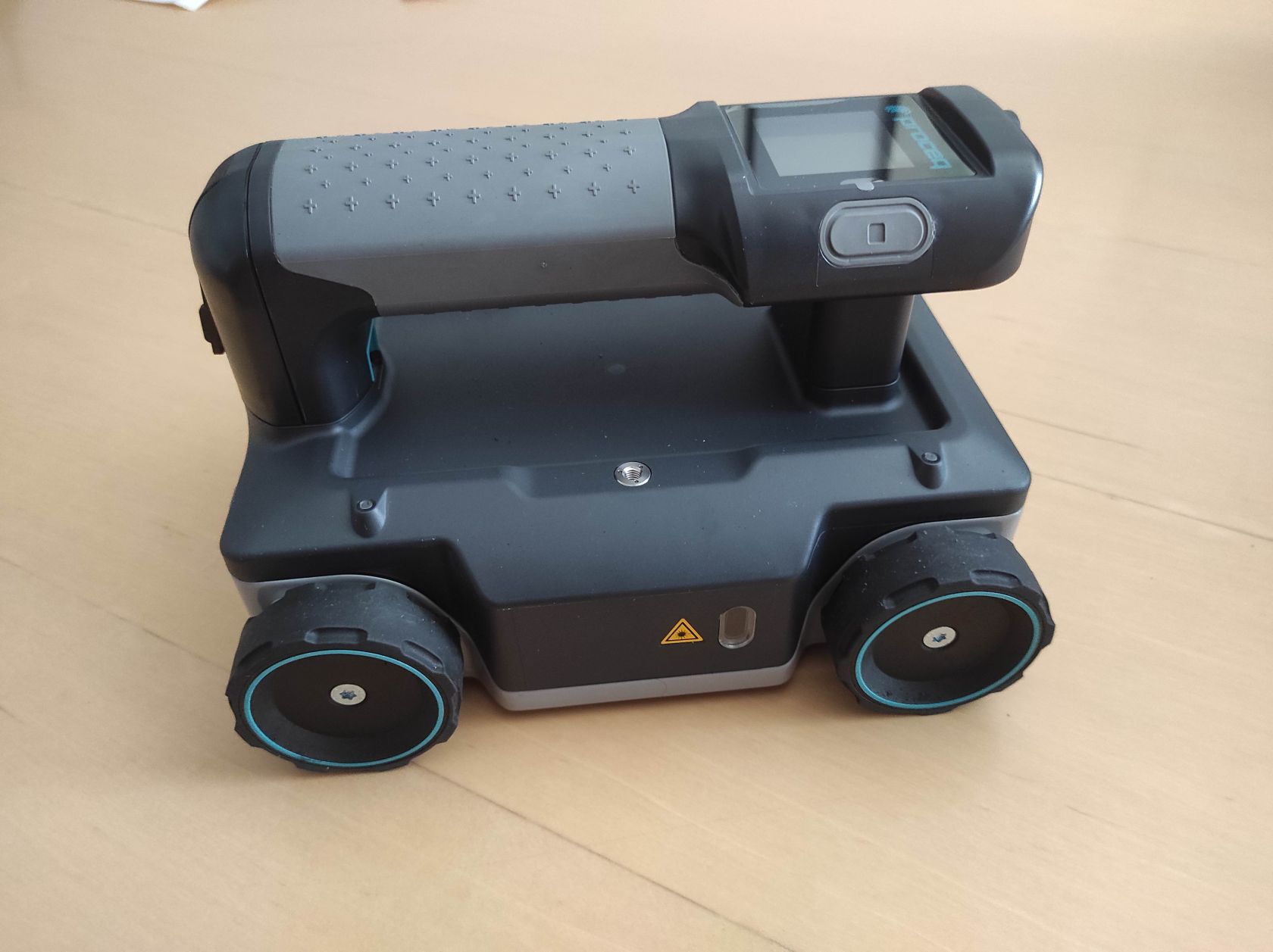

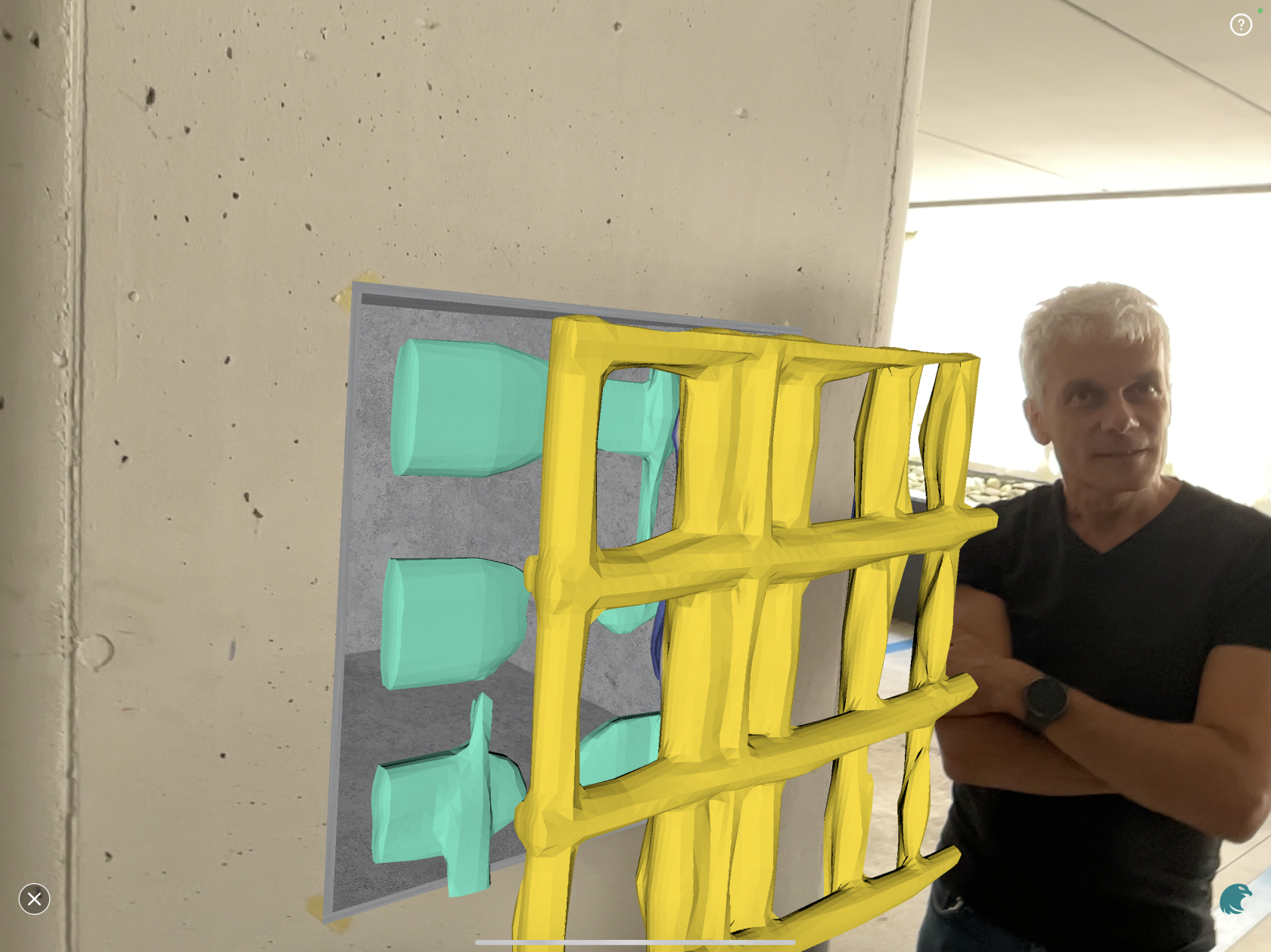

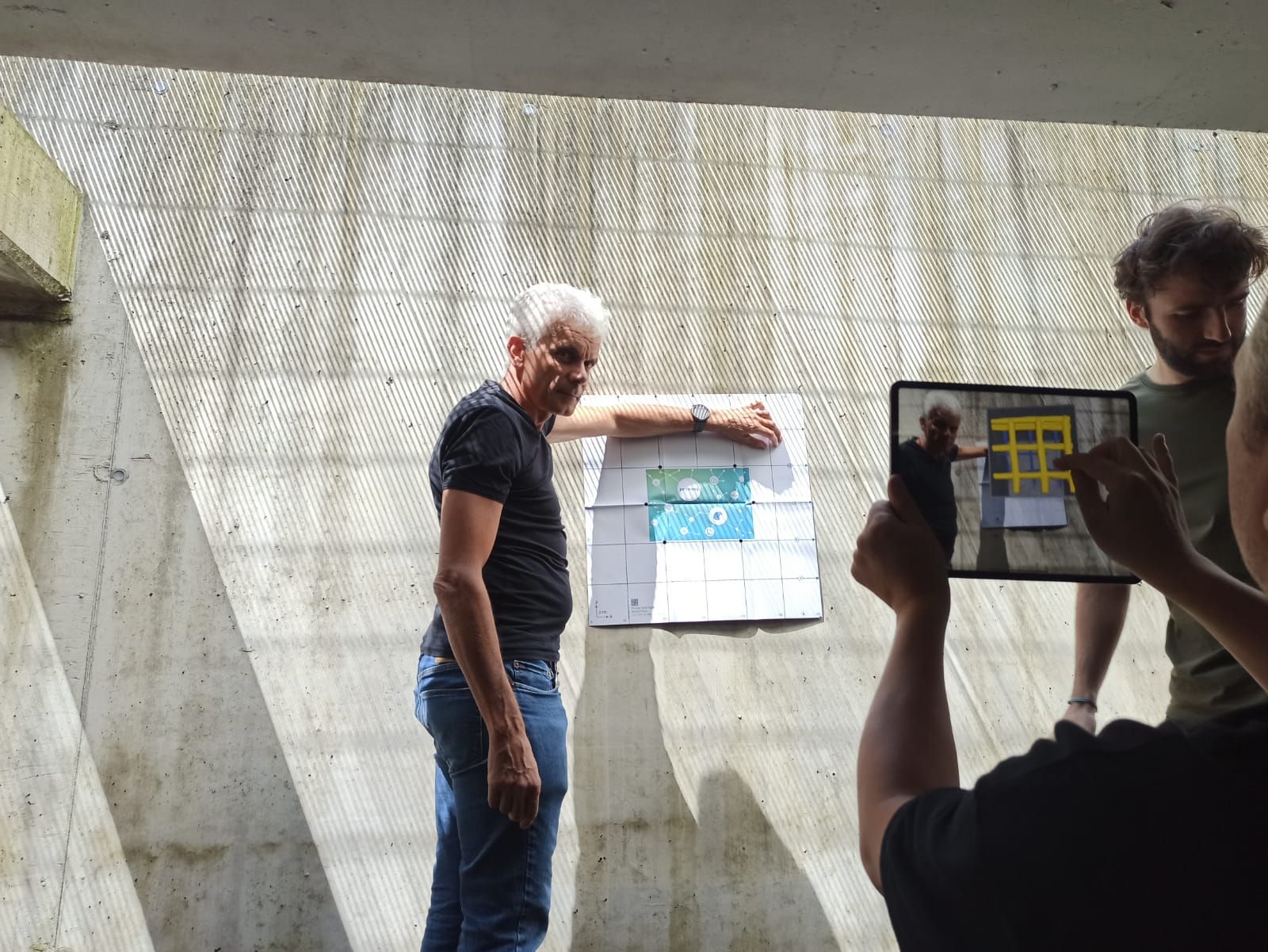

In particolare il RADAR funziona con il nuovo principio SFCW (Stepped-Frequency Continuous-Wave), ovvero, a differenza dei radar tradizionali che utilizzano onde elettromagnetiche su una sola frequenza (più bassa per ispezionare grandi profondità e più alta per oggetti superficiali), opera in un range di frequenza 400 - 6000 MHz, consentendo di ottenere risultati ben definiti a differenti profondità. Per esempio è possibile analizzare pilastri e travi in cemento armato individuando anche più livelli di armatura fino ad una profondità di 65 cm. Un potente sistema di post-elaborazione consente poi di ottenere con grande precisione immagini 2D e 3D di quanto analizzato.

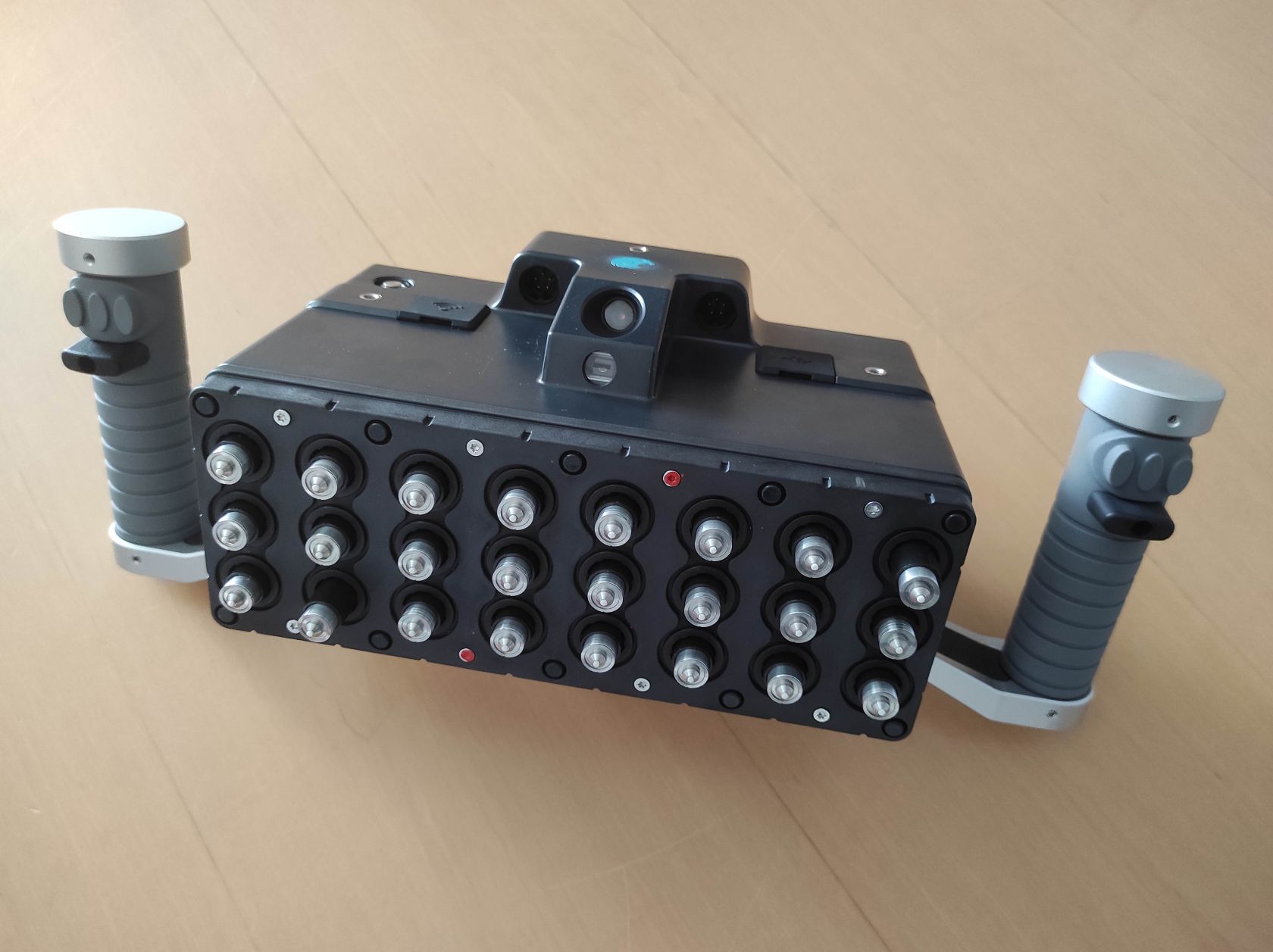

La tecnica Ultrasonic Pulse Echo opera inviando onde ultrasoniche che hanno un range di frequenza 20 - 80 kHz negli elementi strutturali e registrandone la riflessione. Anche in questo caso i dati possono essere post-processati ottenendo immagini ben definite dei difetti del materiale, come per esempio (anche in questo caso nel cemento armato) deaminazioni, distacchi di copriferro, nidi di ghiaia.

Nei video riportati ai seguenti link

https://www.youtube.com/watch?v=vKQLzXlHM4U

https://www.youtube.com/watch?v=Fshk7uzbQII

è possibile osservare molto chiaramente quali siano le potenzialità di questi strumenti.

Un grazie a Bogdan Nistor, referente per l’Italia di Proceq, che ci ha assistito nell’attività di formazione sull’uso di questi avanzatissimi strumenti che ci consentiranno di raggiungere il massimo livello tecnicamente possibile a tutt’oggi per i servizi di indagine da noi forniti.
