CAMPANILE DELLA CHIESA DI S. AGATA A MARTINENGO - PROVE VIBRAZIONALI E RILIEVO DEL DEGRADO METERICO

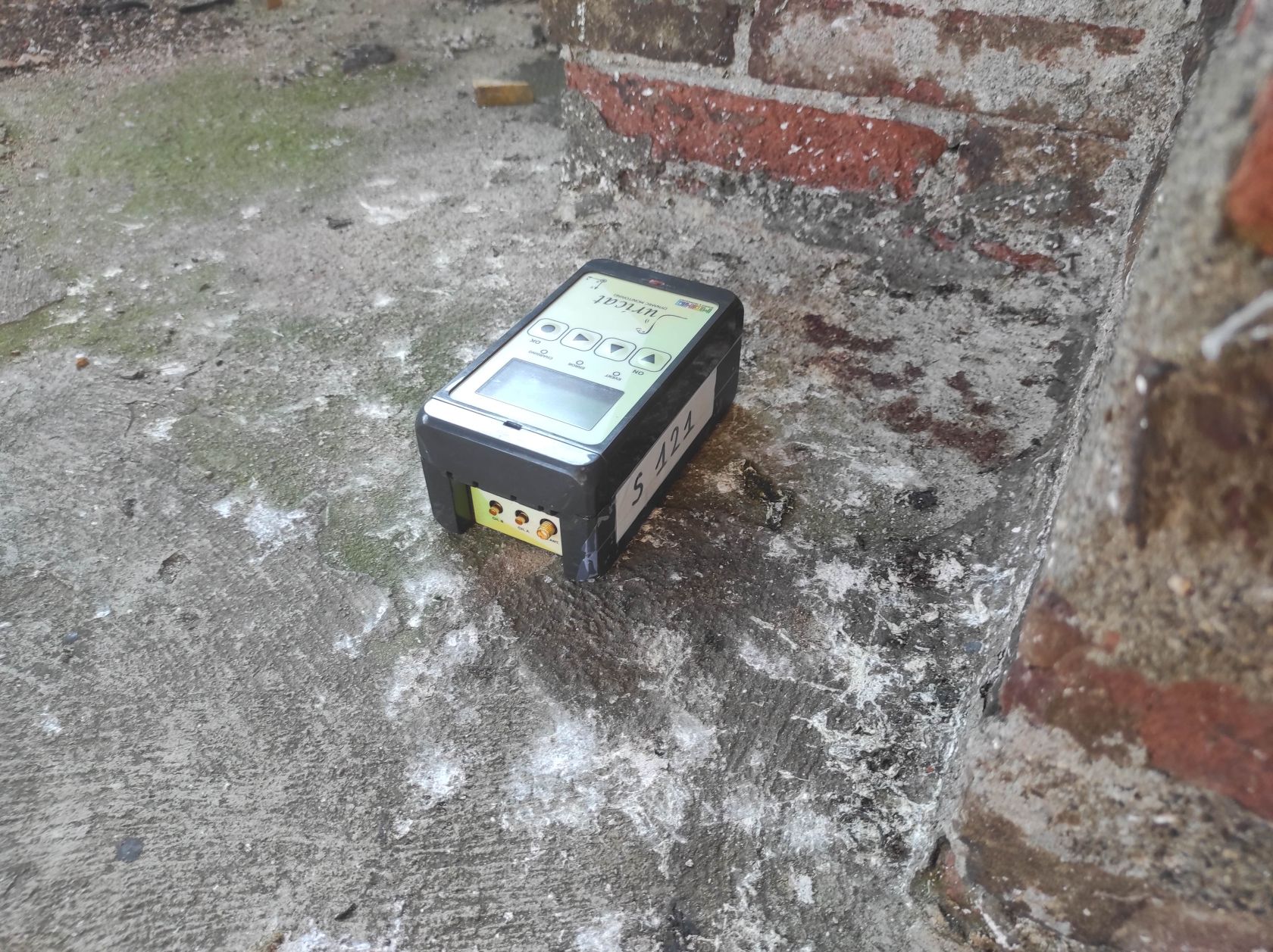

Le prove sono state eseguite mediante sensori velocimetrici elettromeccanici sincronizzati tramite GPS, installati in punti significativi della struttura, acquisendo la risposta del campanile per diverse modalità di azionamento delle campane, sia singolarmente sia in coppia, oltre che nelle configurazioni di funzionamento a concerto.

Oltre alle misure effettuate durante l’esercizio delle campane, sono state condotte misure di vibrazione ambientale, che utilizzano come sorgente di eccitazione il rumore ambientale di origine naturale e antropica per l’identificazione dinamica del campanile. Tale metodologia consente di stimare, in modo passivo e non invasivo, le principali frequenze proprie di vibrazione, gli smorzamenti e le forme modali della struttura analizzata.

Le indagini hanno quindi permesso di documentare il comportamento dinamico del campanile e di fornire un riscontro tecnico quantitativo sui livelli vibrazionali indotti dall’esercizio ordinario delle campane, confermando la compatibilità dei valori misurati con i limiti comunemente adottati nella pratica tecnica per la tutela degli edifici storici, con riferimento alla norma UNI 9916:2014 – “Criteri di misura e valutazione degli effetti delle vibrazioni sugli edifici”.

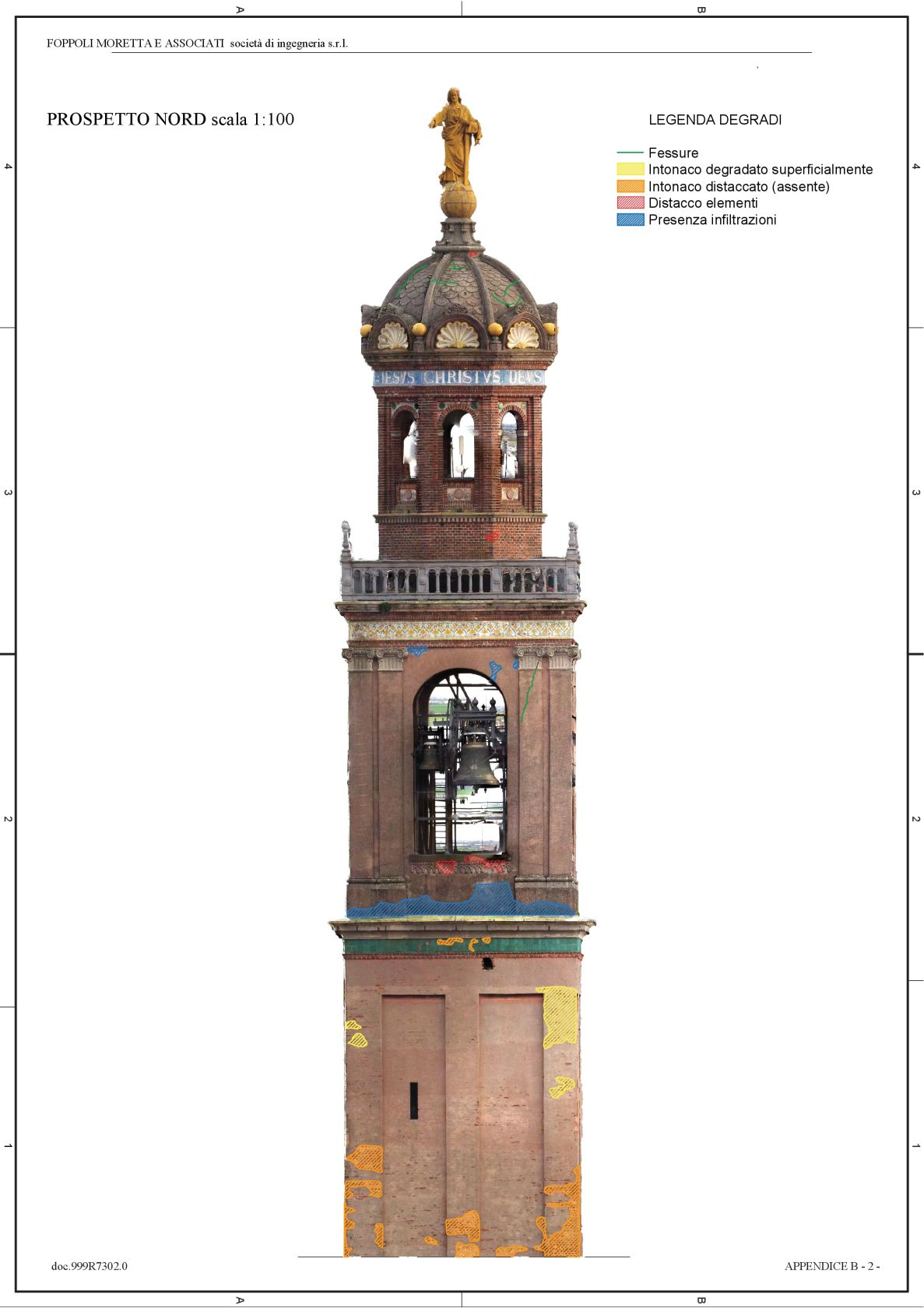

E’ stato inoltre effettuato il rilievo geometrico del campanile attraverso l’uso di drone e applicazione di metodo fotogrammetrico digitale. Tramite il software Agisoft Metashape le foto vengono allineate per generare una nuvola di punti rada, seguita da una nuvola densa. Da queste basi si ricava un modello tridimensionale a mesh con texture applicata, dal quale vengono estratte le ortofoto utilizzate per le tavole grafiche dei quattro prospetti del campanile.

Infine è stato effettuato il rilievo del degrado materico andando ad annotare i difetti riscontrati in sito sulle ortofoto precedentemente predisposte.
