Gestione informativa e modellazione HBIM del Chiostro dei Secolari nell’Abbazia di Polirone

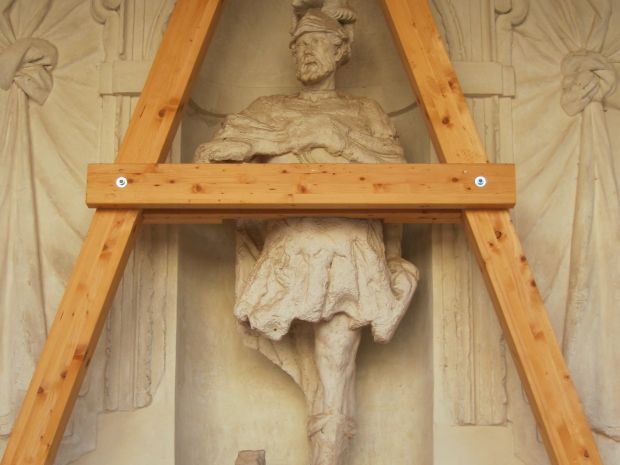

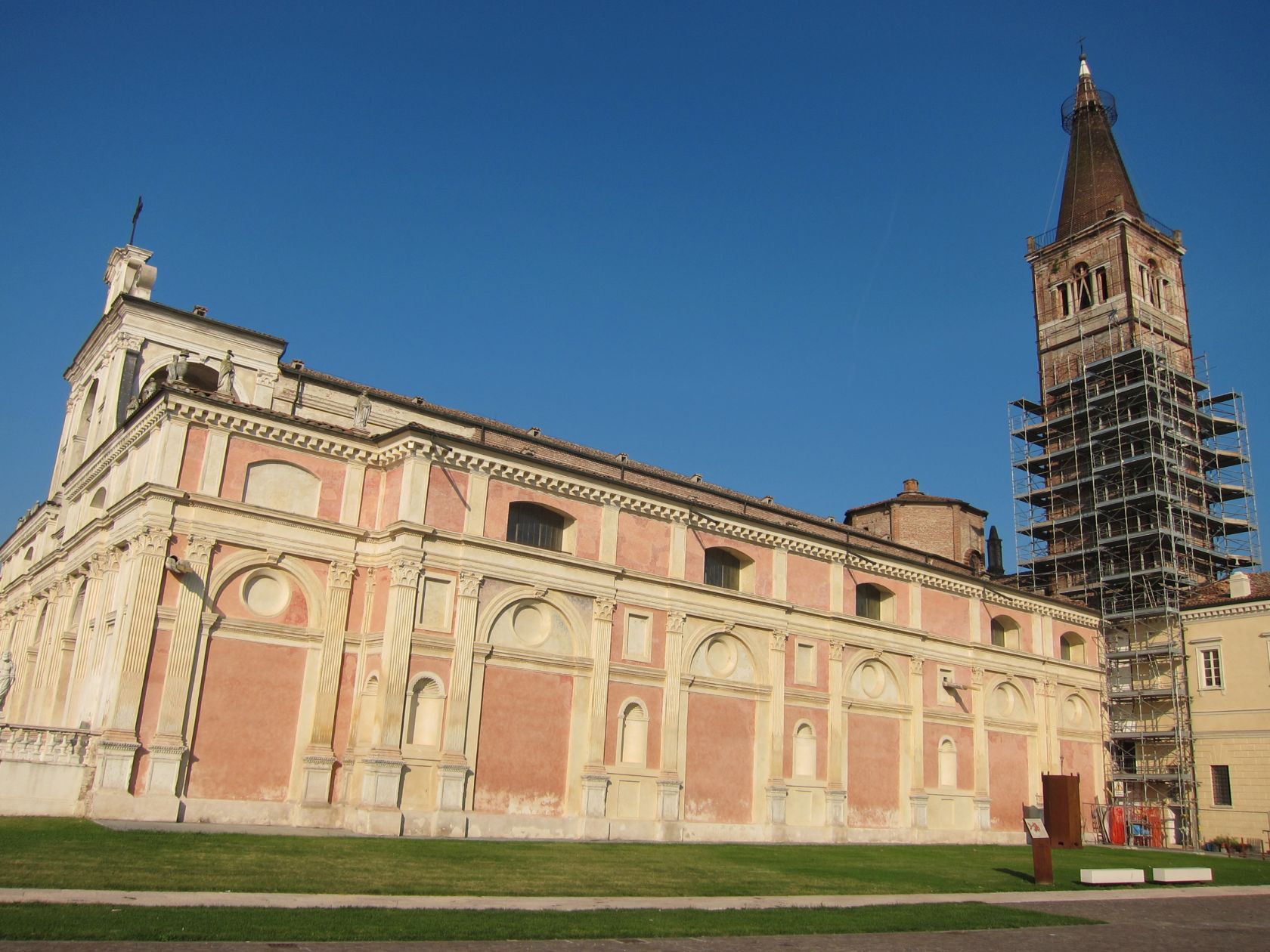

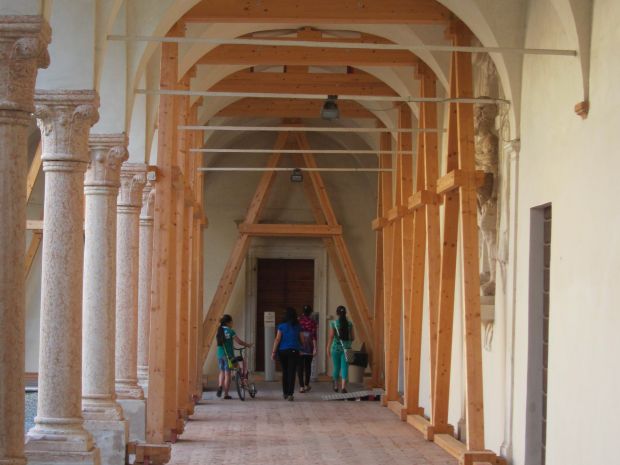

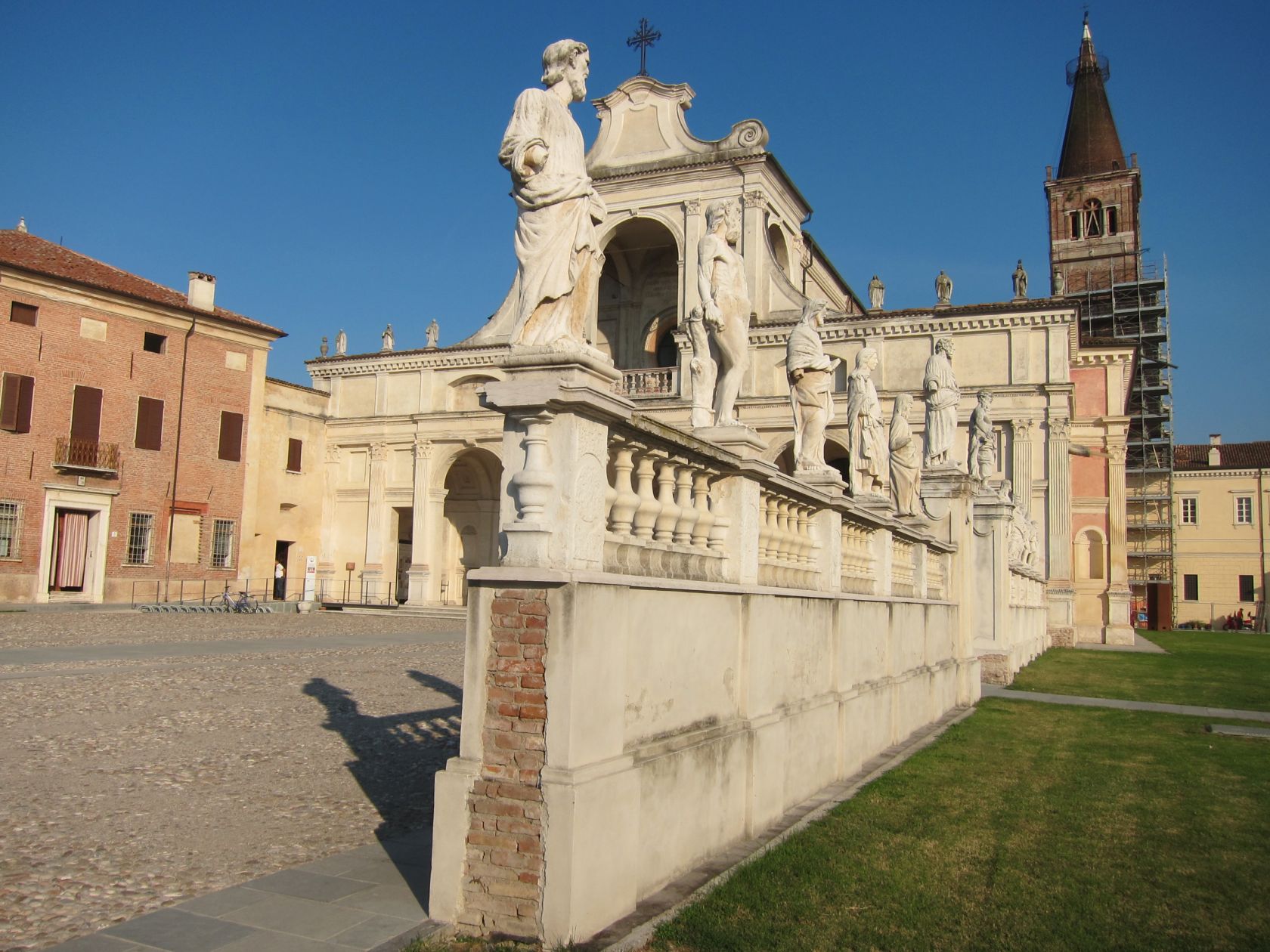

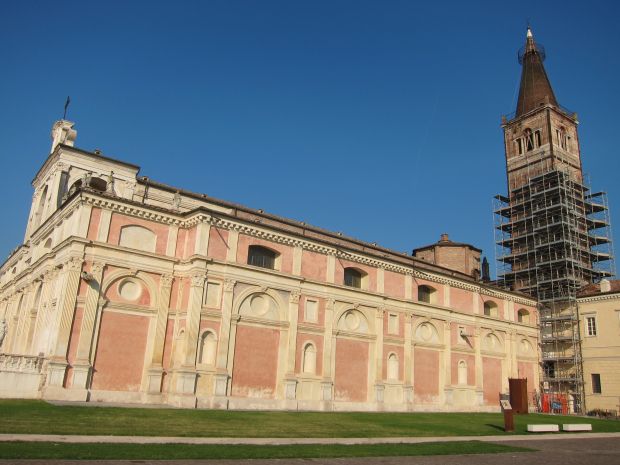

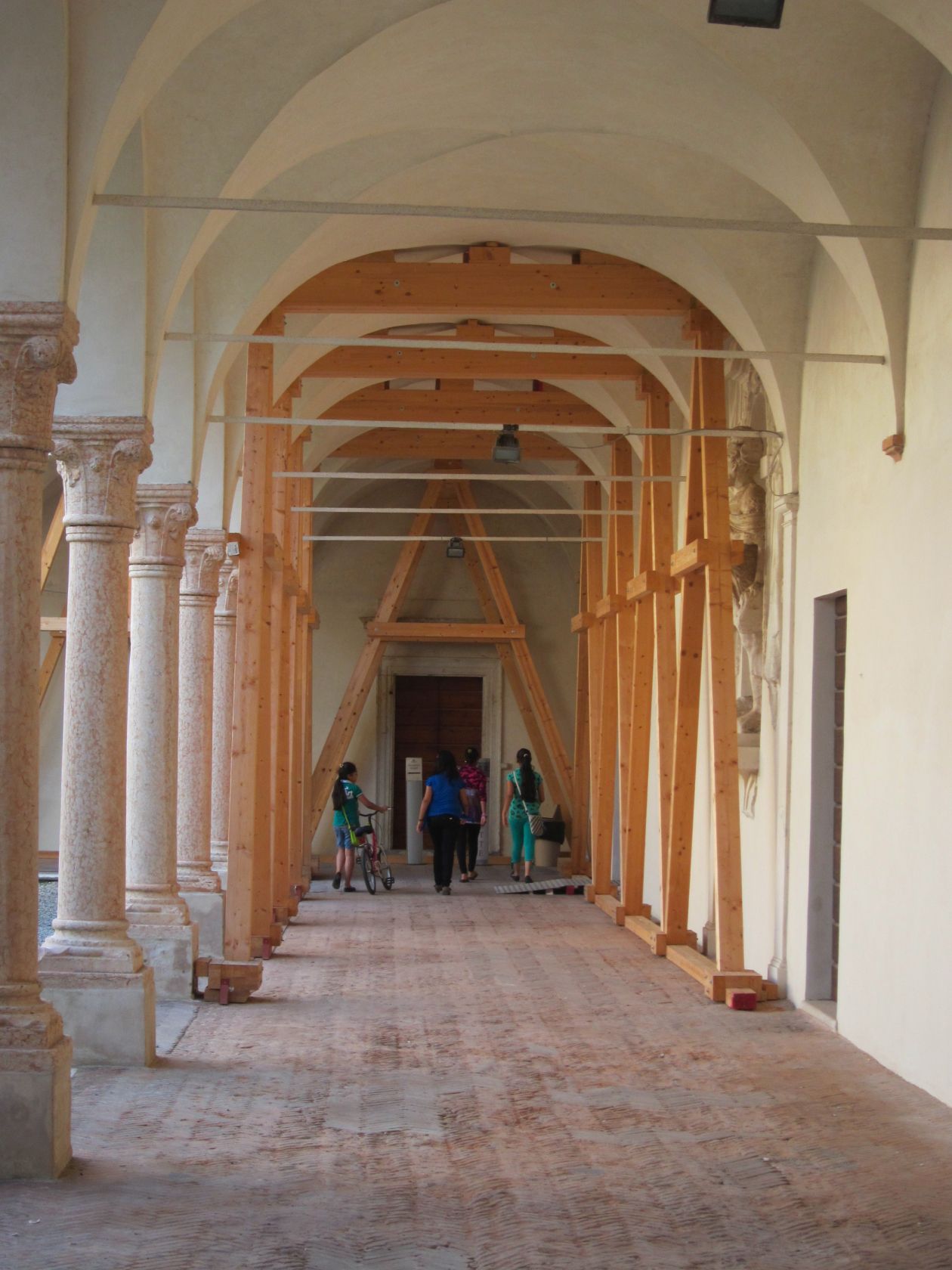

L’Abbazia di San Benedetto Po, fondata nel 1007, rappresenta uno dei complessi monastici più rilevanti del panorama benedettino italiano. A seguito dei danni riportati nel sisma del 2012, il complesso è stato oggetto di articolati interventi di riparazione e miglioramento sismico, che per le ali del Chiostro dei Secolari hanno visto l’adozione della metodologia BIM come asse portante della gestione del cantiere.

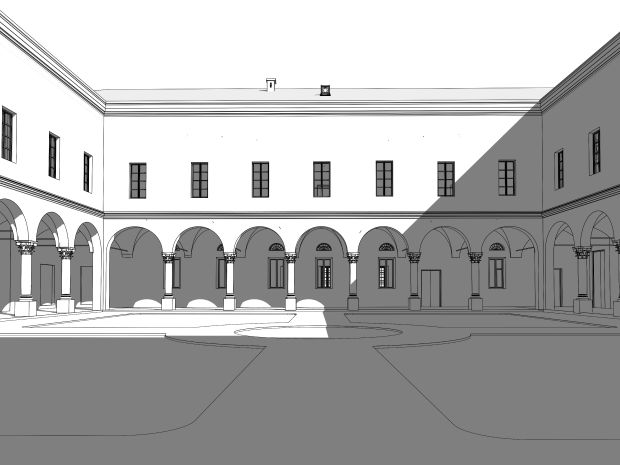

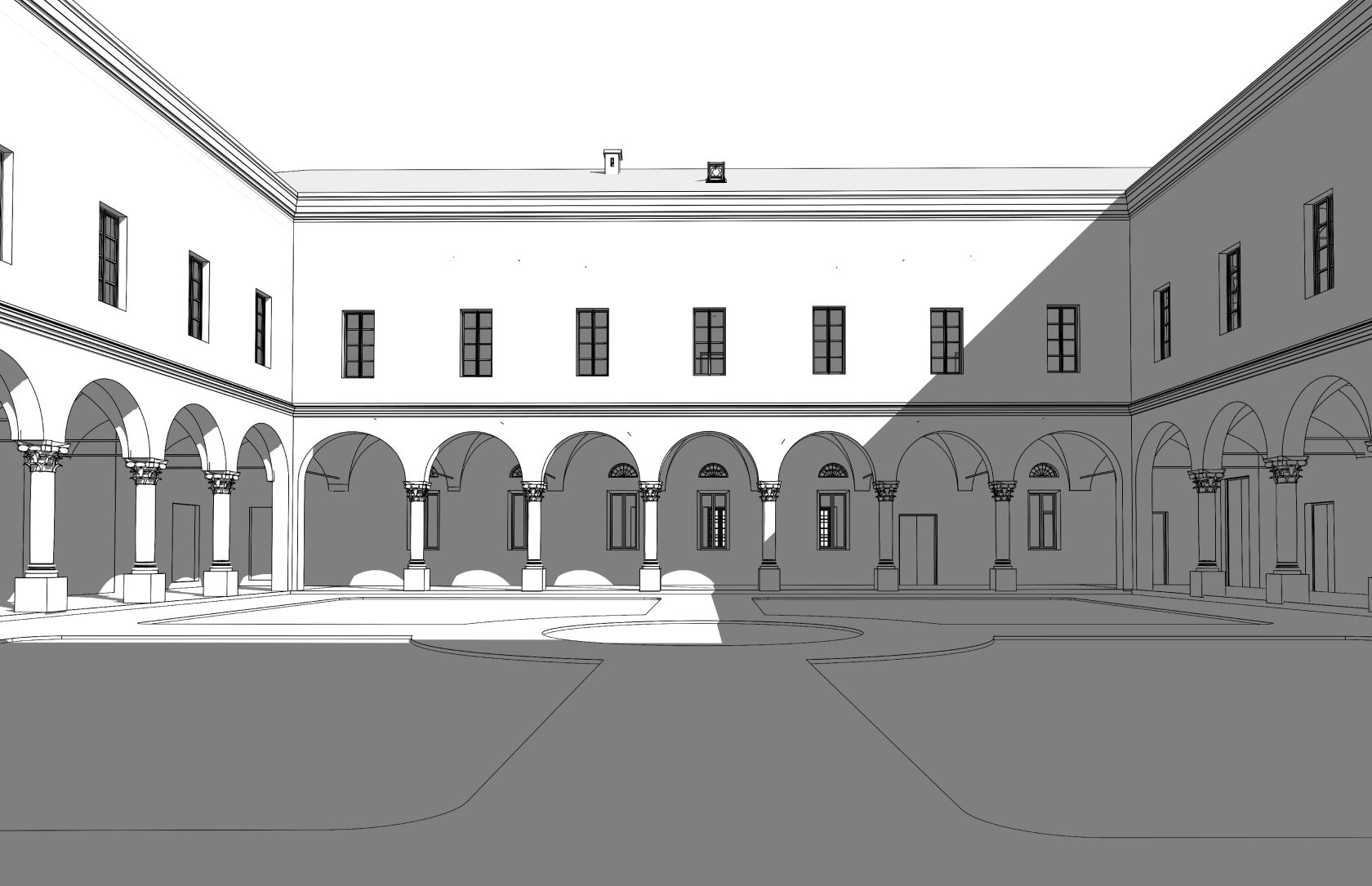

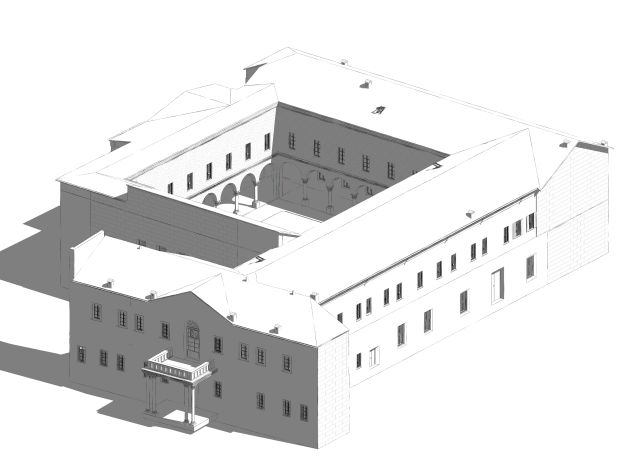

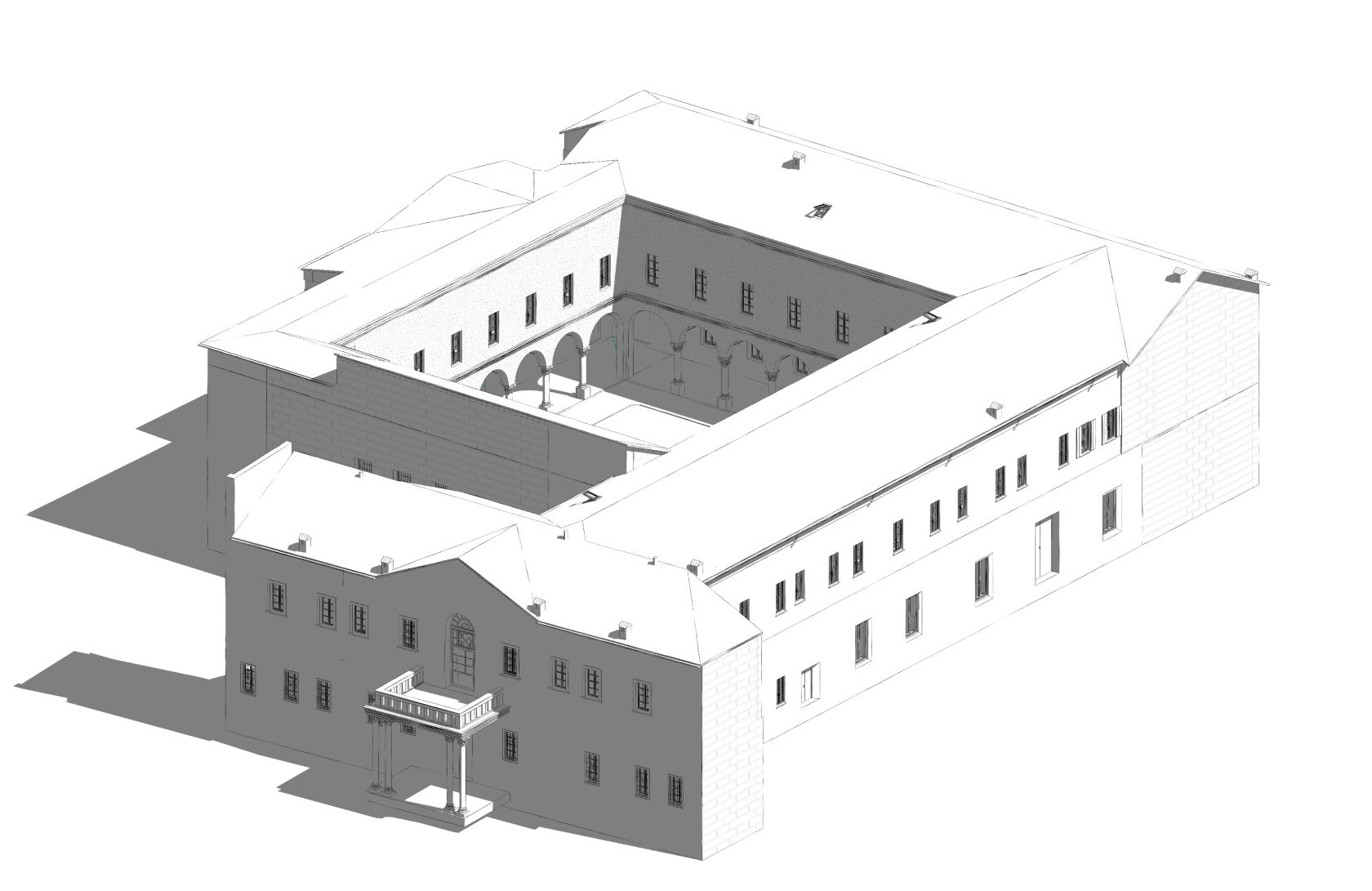

Coordinare i flussi informativi di un cantiere complesso attraverso la metodologia HBIM(Heritage Building Information Modeling), su richiesta di Marmiroli s.r.l., ha permesso di gestire con precisione il restauro e il miglioramento sismico delle ali del Chiostro dei Secolari. L’integrazione tra i rilievi laser scanner e le misure dirette è stata fondamentale per definire gli elementi strutturali non visibili strumentalmente.

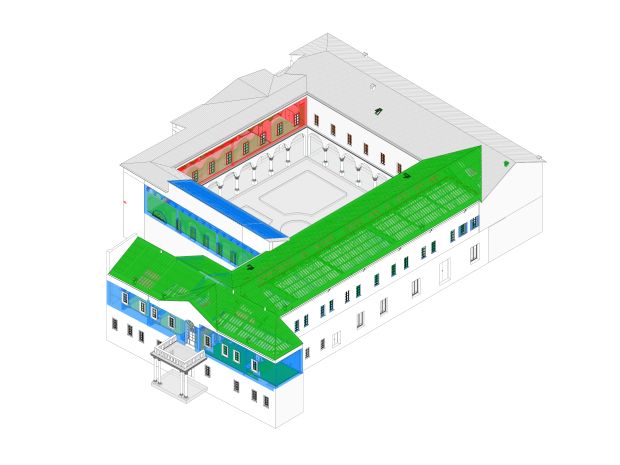

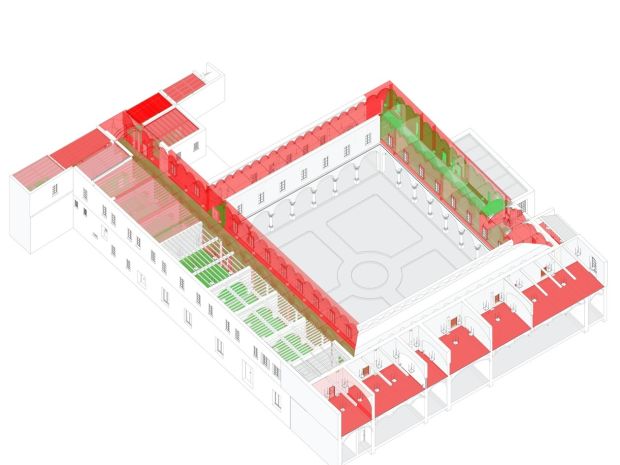

Un aspetto particolarmente innovativo ha riguardato la digitalizzazione del quadro fessurativo: ogni lesione è stata mappata su tre livelli distinti: pavimentazione, soffitti e sottotetto. Attraverso la creazione di viste di pianta dedicate e linee di riferimento nel modello ogni fessura è stata digitalizzata e monitorata nella sua evoluzione durante le diverse fasi di avanzamento dei lavori (SAL), permettendo e di aggiornare costantemente il quadro diagnostico.

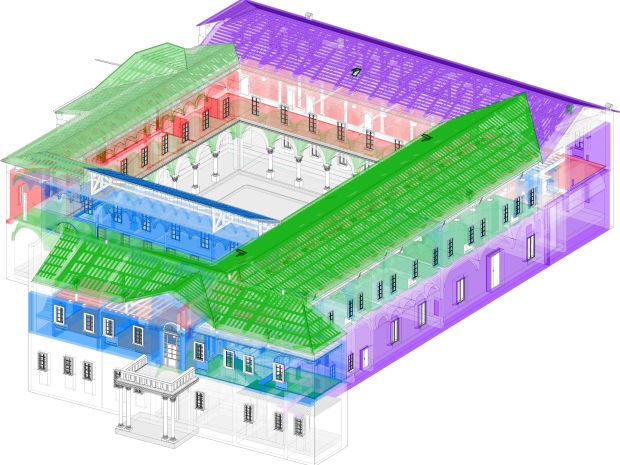

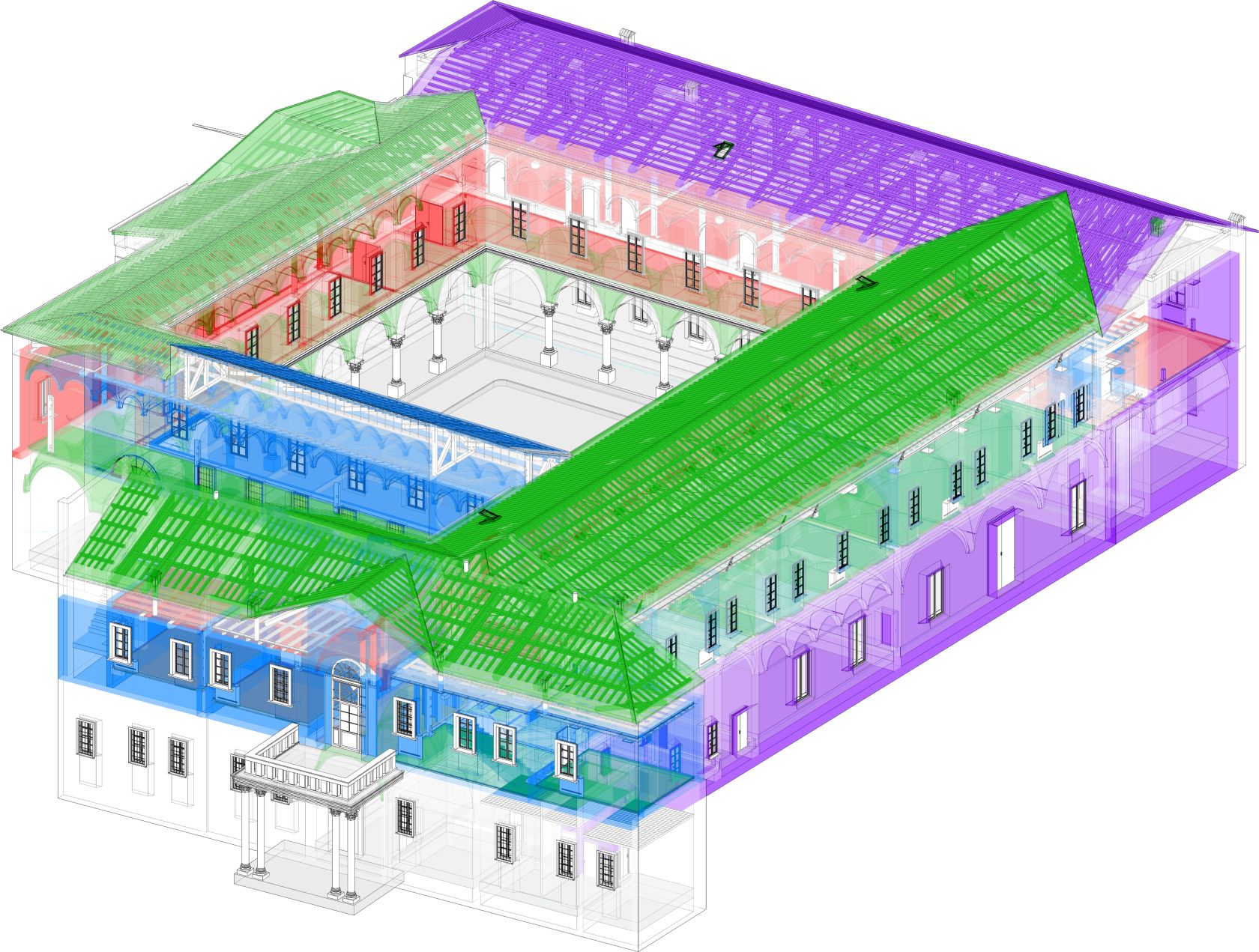

Oltre alla geometria, ogni componente architettonico è stato implementato con parametri tecnici specifici relativi alle lavorazioni eseguite sulle murature, sui solai e sulle coperture. Attraverso l’estrazione di abachi dal modello, è stato possibile ottenere dati quantitativi rigorosi per la contabilità e il coordinamento tecnico, superando i limiti della documentazione tradizionale. Il risultato finale fornisce alla committenza non solo un edificio restaurato, ma un archivio digitale completo che costituirà la base per il futuro piano di conservazione programmata dell’abbazia.

In breve

committente: Marmiroli s.r.l.
località: San Benedetto Po (MN)
svolgimento incarico: 2020 – in corso
attività svolte: Modellazione HBIM, assistenza alla direzione lavori
